Aton & non solo...
IMPIANTI FOTOVOLTAICI
Gli impianti solari ATON sono frutto della passione
e della dedizione di chi lavora per il continuo
miglioramento dei suoi prodotti e servizi,
perseguendo standard qualitativi sempre più elevati
e a rendimento superiore.
CARATTERISTICHE TECNICHE
DEL COLLETTORE
L'alta qualitá delle materie prime impiegate, garantisce servizio di
lunga vita ed alta efficienza.
La superficie captante é in alluminio di
spessore 0,5 mm rivestito con titanio blu
ad alta trattamento selettivo (α = 95%,
ε = 5%).
Circuito liquido in tubi di rame
La saldatura laser garantisce il trasferimento
ottimale del calore dalla superficie
captante al circuito liquido.
Tutti i collettori sono testati a 15 bar e
successivamente a 7 bar (2 prove di pressione
consecutive).
L'isolamento é in lana di roccia di alta qualitá 30 mm di spessore e 50 kg / m3 di
densitá.
Il vetro superiore in prismatic tempered-security glass da 4 mm é a basso contenuto
di ferro.
Telaio in alluminio verniciato a polvere con trattamento speciale per massimizzare
la sua persistenza nelle zone costiere.
La parte inferiore del collettore é in Aluzinc (0,4 mm) con elevata durata (7 volte
piú resistente alla corrosione rispetto all'acciaio zincato).
Materiali di tenuta in EPDM, silicone e sigillante poliuretanico con alta resistenza a
temperature estreme e per una impermeabilizzazione garantita.
2 punti di ventilazione.
CARATTERISTICHE TECNICHE
DEL BOLLITORE
Involucro esterno: acciaio zincato a caldo verniciato a polvere.
Coibentazione serbatoio: poliuretano espanso ecologico, ad alta
densitá (40kg/m3).
Materiale cilindro interno: acciaio laminato a freddo,
spessore 2.5 mm.
Trattamento protettivo interno del serbatoio: doppio strato di
smalto processato a 860°C secondo lo standard DIN 4753.
Materiale intercapedine: acciaio laminato a freddo, spessore 1,5 mm.
Protezione aggiuntiva: anodo di magnesio.
Utilizzo facoltativo: resistenza elettrica con termostato di sicurezza bipolare.
IMPIANTI COMPLETI DISPONIBILI CON BOLLITORI DA 120, 150, 200 E 300 LITRI.
IMPIANTI FOTOVOLTAICI / CORDIVARI
415-CTA1
TERMOACCUMULATORE
COMBI 1 WB SCAMBIATORE
I termoaccumulatori Combi 1 trovano impiego in quegli impianti ove si vuole collegare ad una sorgente termica, sia l'impianto di riscaldamento che il sistema di produzione e distribuzione di acqua calda sanitaria.
Coibentazione in poliuretano espanso flessibile spessore 100 mm, coefficiente di conducibilitá termica 0.038W/mk.
Lt: 600 / 800
IMPIANTI FOTOVOLTAICI / ELBI
415-EBST
BOLLITORE VETRIFICATO
PER SOLARE TERMICO MOD. BST
Bollitore vetrificato per solare termico, con due scambiatori fissi. Per acqua calda sanitaria, adatto per impianti solari. Trattamento interno anticorrosivo di vetrificazione. Temperatura max del bollitore: + 95°C. Temperatura max dello scambiatore: +110°C. Pressione max di esercizio 10 bar. Pressione max dello scambiatore 12 bar. Etichetta energetica Classe C. Garanzia 5 anni.
Lt: 195 / 290 / 413 / 495
IMPIANTI FOTOVOLTAICI / ELBI
415-EBSV
BOLLITORE VETRIFICATO
CON SCAMBIATORE FISSO MOD. BSV
Bollitore vetrificato con scambiatore fisso per produzione di acqua calda sanitaria. Adatto per impianti solari. Trattamento interno anticorrosivo di vetrificazione. Temperatura max del bollitore: + 95°C. Temperatura max dello scambiatore: +110°C. Pressione max di esercizio 10 bar. Pressione max dello scambiatore 12 bar. Etichetta energetica Classe C. Garanzia 5 anni.
Lt: 153 / 195 / 290 / 413 / 495
IMPIANTI FOTOVOLTAICI / ATON
415-FIK200
IMPIANTO SOLARE
CIRCUITO FORZATO LT 200
Impianto completo composto da:
nr. 1 kit idraulico per impianto solare a circuito forzato (415-FK10-2) + nr. 1 bollitore 200 lt (415-FSTX200) + 2 collettori (415-KC2000) + nr. 1 staffa per impianti a circuito forzato tetto piano (415-FK50-02).
Attenzione:
per tetto a falda ordinare articolo 415-KNT.
2 scamb. - 2 collettori
IMPIANTI FOTOVOLTAICI / ATON
415-FIK300
IMPIANTO SOLARE
CIRCUITO FORZATO LT 300
Impianto completo composto da:
nr. 1 kit idraulico per impianto solare a circuito forzato (415-FK10-2) + nr. 1 bollitore 300 lt (415-FSTX300) + 2 collettori (415-KC2500) + nr. 1 staffa per impianti a circuito forzato tetto piano (415-FK50-02).
Attenzione:
per tetto a falda ordinare articolo 415-KNT.
2 scamb. - 2 collettori
IMPIANTI FOTOVOLTAICI / ATON

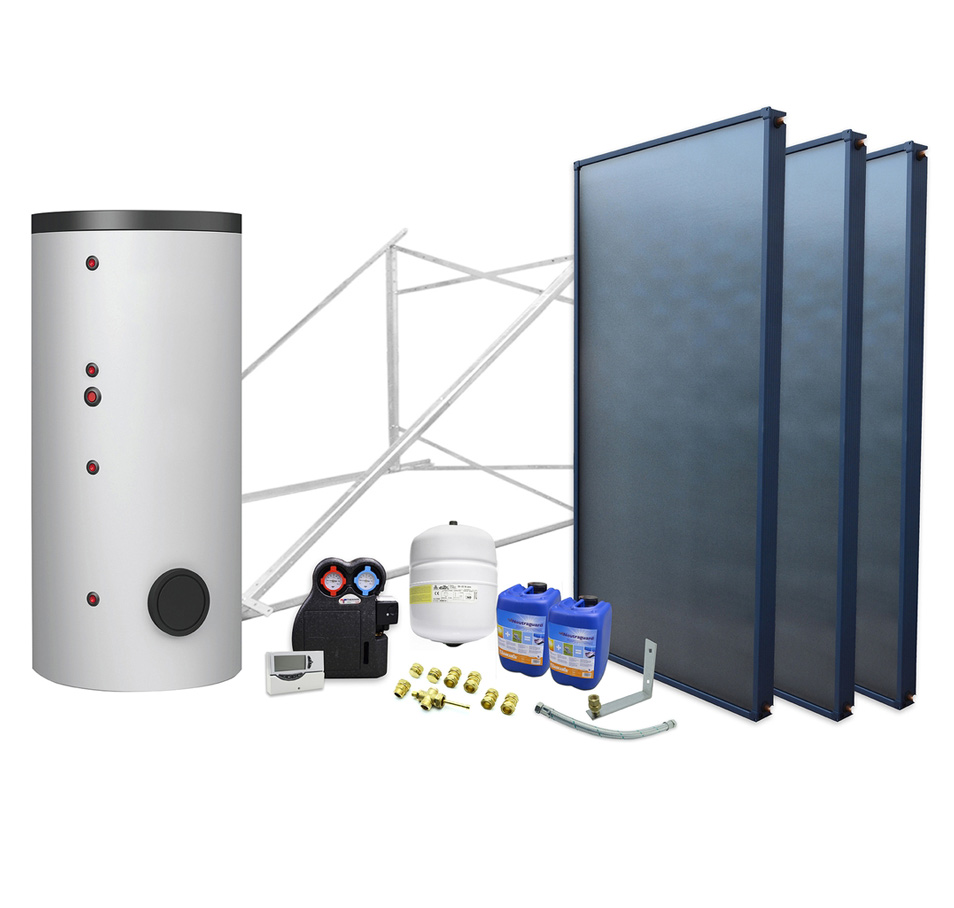

415-FIK500
IMPIANTO SOLARE
CIRCUITO FORZATO LT 500
Impianto completo composto da:
nr. 1 kit idraulico per impianto solare a circuito forzato (415-FK10-3) + nr. 1 bollitore 500 lt (415-FSTX500) + 3 collettori (415-KC2000) + nr. 2 staffa per impianti a circuito forzato tetto piano (415-FK50-02+415-FK50-01).
Attenzione:
per tetto a falda ordinare 2 pz articolo 415-KNT.
2 scamb. - 3 collettori
IMPIANTI FOTOVOLTAICI / ATON
415-KMN
IMPIANTO SISTEMA SOLARE
CIRCOLAZIONE NATURALE
Impianto completo composto da: bollitore con resistenza elettrica, kit fissaggio per tetti piani, valvole di sicurezza, tubi di collegamento (bollitore/collettore), antigelo; collettore/i, staffa
per tetto piano. Per installazioni a tetto inclinato completare con kit per installazione a tetto
inclinato.
Lt: 160 / 200 / 300 / 500
IMPIANTI FOTOVOLTAICI / ATON
415-KC2500
COLLETTORE SOLARE
HIGH SELECTIVE 2,37 MQ
Collettore con superficie captante in HIGH SELECTIVE; capacitá fluido LT 1.40; pressione max esercizio 1000 kPa; temperatura max esercizio 200°C; area lorda (AG) 2,37 mq; Qcol = 1.157 kWh (50°C - Würzburg); I collettori solari ATON rispettano i requisiti minimi imposti dal GSE. Certificato Solar Keymark.
1930x1230x86
IMPIANTI FOTOVOLTAICI / ATON
415-KC2000
COLLETTORE SOLARE
HIGH SELECTIVE 2,00 MQ
Collettore con superficie captante in HIGH SELECTIVE; capacitá fluido LT 1.40; pressione max esercizio 1000 kPA bar; temperatura max esercizio 200°C; area lorda (AG) 2,00 mq; Qcol = 976 kWh (50°C - Würzburg); I collettori solari ATON rispettano i requisiti minimi imposti dal GSE. Certificato Solar Keymark.
1980x1010x86
IMPIANTI FOTOVOLTAICI / ATON
415-KMB
BOLLITORE PER IMPIANTO SISTEMA SOLARE
CIRCOLAZIONE NATURALE
Bollitore per impianti solari a circolazione
naturale con caldaia a doppia
vetroporcellanatura (DIN4753, parte 3),
scambiatore ad intercapedine, resistenza
elettrica 1500 W, anodo di magnesio,
isolamento termico ottimizzato e rivestimento esterno duraturo per la massima protezione nelle zone costiere.
Lt: 160 / 200 / 300 / 500
IMPIANTI FOTOVOLTAICI / ATON
415-FK10
KIT IDRAULICO COMPLETO
PER IMPIANTO SOLARE CIRCUITO FORZATO
Gruppo idraulico completo composto da:
supporto e tubo di collegamento al vaso espansione, termostato differenziale,
10lt di fluido termovettore,
vaso esapansione 18lt,
raccordi con valvole
e pozzetto per la sonda.
2 / 3 collettori
IMPIANTI FOTOVOLTAICI / TIEMME
415-FK20
GRUPPO IDRAULICO PER IMPIANTI SOLARI
A CIRCUITO FORZATO
Gruppo idraulico doppio per sistemi solari termici, compreso di coibentazione.
Versione con degasatore,
valvola a sfera con termometro incorporato,
gruppo di sicurezza 6 bar
e flussometro meccanico.
Completo di pompa di circolazione
Grundfos solar 15/65 8: 30l/m
IMPIANTI FOTOVOLTAICI / VAREM
415-FKEV
VASO DI ESPANSIONE
PER IMPIANTI SOLARI CE SOLARVAREM
Vaso di espansione per impianti solari.
Raccordo 3/4" GAS (ISO 228/1).
Temperatura esercizio -10 + 99°C (130°C).
Pressione max 8 bar.
Pressione prova 12 bar. Precarica 2,5 bar.
Fluido: aria+acqua/glicole.
Rosso: Lt 5/8/16/18 - Bianco: Lt 25
IMPIANTI FOTOVOLTAICI / ELBI
415-FKVE
VASO DI ESPANSIONE
PER IMPIANTI SOLARI LT 18
Press. max 8 bar; pressione di precarica standard: 3 bar; membrana in gomma SBR; temp. max di esercizio: 110°C; attacco acqua 3/4" calotta superiore (lato acqua) con trattamento interno anticorrosivo Top-Pro - Attacco ingresso acqua verso il basso.
Lt: 18
IMPIANTI FOTOVOLTAICI / ELBI
415-FKVF
VASO DI ESPANSIONE
PER IMPIANTI SOLARI LT 24
Press. max 8 bar; pressione di precarica standard: 3 bar; membrana in gomma SBR; temp. max di esercizio: 110°C; attacco acqua 3/4" calotta superiore (lato acqua) con trattamento interno anticorrosivo Top-Pro - Attacco ingresso acqua verso il basso.
Lt: 24
IMPIANTI FOTOVOLTAICI / ELBI
415-FKVG
VASO DI ESPANSIONE
PER IMPIANTI SOLARI LT 50
Press. max 8 bar; pressione di precarica standard: 3 bar; membrana in gomma SBR; temp. max di esercizio: 110°C; attacco acqua 3/4" calotta superiore (lato acqua) con trattamento interno anticorrosivo Top-Pro - Attacco ingresso acqua verso il basso.
Lt: 50
IMPIANTI FOTOVOLTAICI / ELBI
415-FKVH
VASO DI ESPANSIONE
PER IMPIANTI SOLARI LT 80
Press. max 8 bar; pressione di precarica standard: 3 bar; membrana in gomma SBR; temp. max di esercizio: 110°C; attacco acqua 3/4" calotta superiore (lato acqua) con trattamento interno anticorrosivo Top-Pro - Attacco ingresso acqua verso il basso.
Lt: 80
IMPIANTI FOTOVOLTAICI / ELBI
415-FKVL
VASO DI ESPANSIONE
PER IMPIANTI SOLARI LT 100
Press. max 8 bar; pressione di precarica standard: 3 bar; membrana in gomma SBR; temp. max di esercizio: 110°C; attacco acqua 3/4" calotta superiore (lato acqua) con trattamento interno anticorrosivo Top-Pro - Attacco ingresso acqua verso il basso.
Lt: 100
IMPIANTI FOTOVOLTAICI / CORDIVARI
415-FSTX200
BOLLITORE IMPIANTI SOLARI CIRCOLAZIONE
FORZATA LT 200 2 SCAMBIATORI
Solo bollitore di ricambio per impianti solari a circolazione forzata.
Lt: 200
IMPIANTI FOTOVOLTAICI / CORDIVARI
415-FSTX300
BOLLITORE IMPIANTI SOLARI CIRCOLAZIONE
FORZATA LT 300 2 SCAMBIATORI
Solo bollitore di ricambio per impianti solari a circolazione forzata.
Lt: 300
IMPIANTI FOTOVOLTAICI / CORDIVARI
415-FSTX500
BOLLITORE IMPIANTI SOLARI CIRCOLAZIONE
FORZATA LT 500 2 SCAMBIATORI
Solo bollitore di ricambio per impianti solari a circolazione forzata.
Lt: 500
IMPIANTI FOTOVOLTAICI / ATON
415-KMP
KIT STAFFE E ACCESSORI PER IMPIANTO
SISTEMA SOLARE ATON 415-KMN
Completo di staffe, kit accessori e coppia tubi di collegamento.
Lt: 160 / 200 / 300 / 500
IMPIANTI FOTOVOLTAICI / ATON
415-KMS
STAFFE PER IMPIANTO
SISTEMA SOLARE ATON 415-KMN
Staffe di supporto per impianto di sistema solare ATON 415-KMN.
Lt: 160 / 200 / 300 / 500
IMPIANTI FOTOVOLTAICI / ATON
415-KNS
KIT FISSAGGIO TETTO PIANO
CIRCOLAZIONE NATURALE
Solo staffe p/tetti piani s/tubi e raccordi. Per tetti in falda completare con ns art. 415-KNT.
Collettori: 1 / 2
IMPIANTI FOTOVOLTAICI / ATON
415-V01
STAFFE PER IMPIANTO SOLARE
CIRCUITO NATURALE
Comprendono staffe per il collettore, staffe per il bollitore e raccordi.
Per mod. lt. 160-200
IMPIANTI FOTOVOLTAICI / ATON
415-KNB120
BOLLITORE PER PANNELLI SOLARI
LT 120
Bollitore ad intercapedine per impianti solari a circolazione naturale. Peso a vuoto kg 56.
Lt: 120
IMPIANTI FOTOVOLTAICI / ATON
415-V055
GUARNIZIONE A 8 FORI PER I BOLLITORI
A CIRC. NAT. SERIE KNB
Adatta per i bollitori a circolazione naturale serie KNB.
Diam. 140 mm
IMPIANTI FOTOVOLTAICI / ATON
415-V059
GUARNIZIONE A 5 FORI PER I BOLLITORI
A CIRC. NAT. SERIE KMB
Adatta per i bollitori a circolazione naturale serie KMB.
Diam. 140 mm
IMPIANTI FOTOVOLTAICI / ATON
415-V031
LIQUIDO
TERMOVETTORE
Liquido termovettore per impianti pannelli solari, colore blue. Pronto all'uso.
Lt: 5
IMPIANTI FOTOVOLTAICI / ATON
415-V0655
KIT
DI CONNESSIONE
Kit di connessione G 3/4" x 1" con dado, guarnizioni, 2 valvole di ritegno.
G 3/4" x 1"
IMPIANTI FOTOVOLTAICI / ATON
415-V057
TERMOSTATO PER BOLLITORE
CIRCOLAZIONE NATURALE SERIE KMB
Adatto per i bollitori a circolazione naturale serie KMB.
-
IMPIANTI FOTOVOLTAICI / ATON
415-V056
RESISTENZA ELETTRICA P/BOLLITORE
CIRC. NAT. SERIE KMB
Adatta per i bollitori a circolazione naturale serie KMB.
-
IMPIANTI FOTOVOLTAICI / TIEMME
415-V083
RACCORDO DIRITTO MASCHIO
PER TWIN SOLAR
Raccordi ad innesto rapido "Easysolar".
DN 16 o 20 x 3/4 M - DN 20 o 25 x 1" M
IMPIANTI FOTOVOLTAICI / TIEMME
415-V084
RACCORDO DIRITTO FEMMINA
PER TWIN SOLAR
Raccordi ad innesto rapido "Easysolar".
DN 16 o 20 x 3/4 F - DN 20 o 25 x 1" F
IMPIANTI FOTOVOLTAICI / ATON
415-V0654
VALVOLA DEVIATRICE TERMOSTATICA
LK 551
LK551 -Valvola deviatrice.
1" - 42°C-52°C
IMPIANTI FOTOVOLTAICI / ATON
415-V060
VALVOLA DI SICUREZZA
ENTRATA ACQUA FREDDA
-
9 bar
IMPIANTI FOTOVOLTAICI / ATON
415-KNT
KIT 6PZ PER INSTALLAZIONE
A TETTO IN FALDA
Per il montaggio dei sistemi solari a circolazione naturale su tetti inclinati.
Lungh. staffa cm 20
IMPIANTI FOTOVOLTAICI / ATON
415-V058
ANODO DI MAGNESIO PER BOLLITORE
CIRCOLAZIONE NATURALE SERIE KMB
Adatto per i bollitori a circolazione naturale serie KMB.
Per ciascuna sostituzione sono necessari 2 pz di Anodo di magnesio.
IMPIANTI FOTOVOLTAICI / ATON
415-V054
ANODO DI MAGNESIO PER BOLLITORE
A CIRCOLAZIONE NATURALE SERIE KNB
Anodo di magnesio adatto per i bollitori a circolazione naturale.
Per ns articoli: 415-KNB120, 415-KNB150, 415-KNB200, 415-KNB300.
IMPIANTI FOTOVOLTAICI / ATON
415-V053
TERMOSTATO PER BOLLITORE
A CIRCOLAZIONE NATURALE SERIE KNB
Termostato adatto per i bollitori a circolazione naturale.
Per ns articoli: 415-KNB120, 415-KNB150, 415-KNB200, 415-KNB300.
IMPIANTI FOTOVOLTAICI / ESBE
415-V062
KIT SOLARE
PER CALDAIE A GAS
Il kit é costituito da due dispositivi termostatici e da un collettore a T di collegamento.
Temperatura della valvola deviatrice 45°;
campo di regolazione valvola 35-60°C.
IMPIANTI FOTOVOLTAICI / ATON-ELBI-CORDIVARI

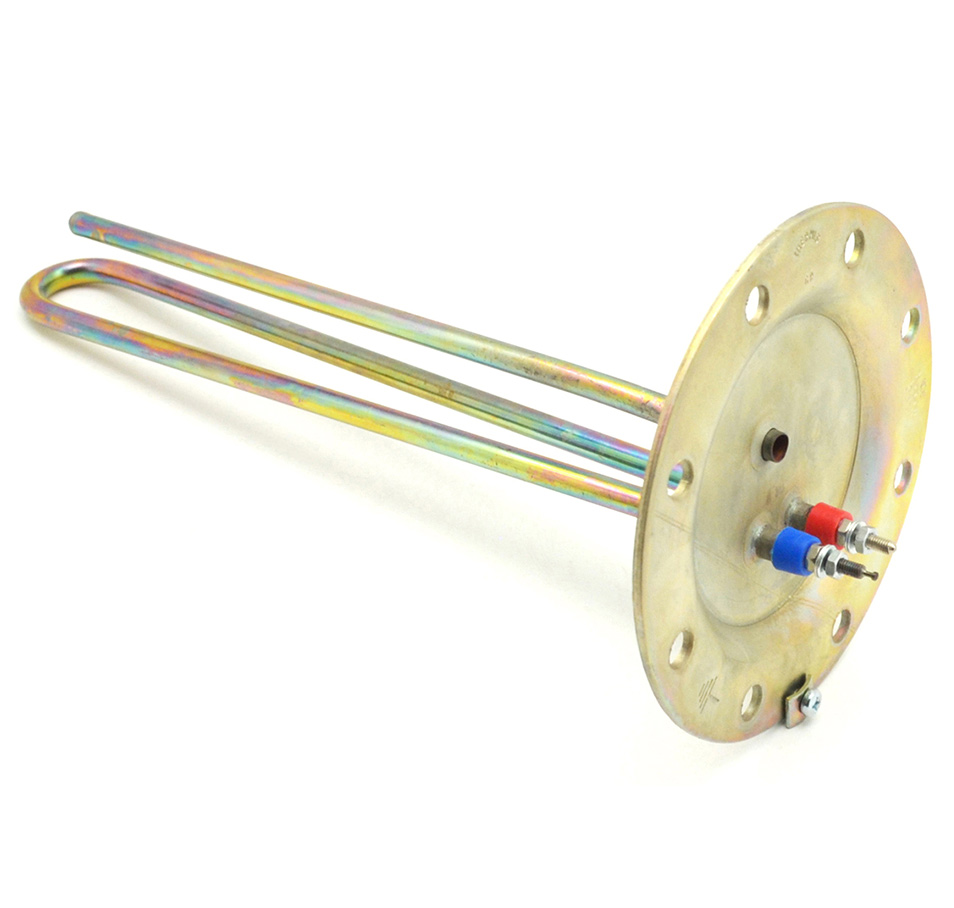

415-V052
RESISTENZA ELETTRICA PER BOLLITORE
CIRCOLAZIONE NATURALE SERIE KNB
Resistenza elettrica 1500W completa di guarnizione adatta per i bollitori a circolazione naturale. Per ns articoli codice: 415-KNB120, 415-KNB150, 415-KNB200, 415-KNB300.
IMPIANTI FOTOVOLTAICI / TIEMME
415-V085
SET COLLEGAMENTO TUBI ACCIAIO
CORRUGATO PER TWIN SOLAR
Set collegamento tubi in acciaio corrugato,
composto da 4 dadi, 4 guarnizioni piane,
4 anelli per serraggio dado su tubo corrugato, 2 nippli maschio.
DN 16 - 3/4 o DN 20 - 1"
IMPIANTI FOTOVOLTAICI / ATON-ELBI-CORDIVARI
415-V09
KIT TUBO
PER IMPIANTI A CIRCUITO FORZATO
Kit tubo comprendente:
(4 anelli di bloccaggio, 4 dadi di raccordo,
4 guarnizioni, 1 doppio nipplo).
Diam.16
IMPIANTI FOTOVOLTAICI / ATON-ELBI-CORDIVARI
415-FK40
KIT RACCORDI PER IMPIANTI
A CIRCUITO FORZATO
Kit raccordi necessario per l' accoppiamento
degli impianti a 2 oppure a 3 collettori
completi di valvola e pozzetto per la sonda.
Collettori: 2 / 3
IMPIANTI FOTOVOLTAICI / ATON
415-V021
COPPIA TUBI DI COLLEGAMENTO
PER IMPIANTI CIRCOLAZIONE NAT. KMN
Coppia tubi rivestiti con guaina per il collegamento del collettore al bollitore per impianti circolazione naturale 415-KMN.
Collettori: 1 / 2 / 3
IMPIANTI FOTOVOLTAICI / ATON
415-V020
KIT ACCESSORI
PER IMPIANTI CIRCOLAZIONE NAT. KMN
Kit completo di raccorderia, valvole di sicurezza e liquido termovettore per impianti circolazione naturale 415-KMN.
Collettori: 1 / 2 / 3
IMPIANTI FOTOVOLTAICI / LK
415-V0652
VALVOLA ANTICONDENSA
THERMO VAR LK 823
LK 823 ThermoVar é una valvola anticondensa con funzionamento termostatico a tre vie per il collegamento di caldaie e biomasse con il sistema di accumulo.
1" Temp. aper. 55 °C
IMPIANTI FOTOVOLTAICI / MUT
415-V063
KIT SOLARE
TERMICO (45-55°)
Il kit é costituito da due dispositivi termostatici e da un collettore a T di collegamento.
Temperatura della valvola deviatrice 45°;
campo di regolazione valvola 30-60°C.
Possibilitá di rotazione a 360°.
-
IMPIANTI FOTOVOLTAICI / IMIT CONTROL SYSTEM
415-V071
REGOLATORE PER IMPIANTI
A PANNELLI SOLARI SUNNY SIMPLE
Questo dispositivo ha lo scopo di confrontare la temperatura del fluido circolante nel collettore con quella dell'acqua del boiler. Alimentazione: 230V-50/Hz; Temperatura max d'esercizio: 50°C; Temperatura d'intervento: 5°C;
Montaggio a parete.
-
IMPIANTI FOTOVOLTAICI / FAREN CHEMICAL INDUSTRIES
415-V032
LIQUIDO ANTIGELO PROTETTIVO
PER PANNELLI SOLARI "PROTECTIV FLU"
Liquido antigelo protettivo da diluire. Per una protezione fino a - 12°C : prodotto 35% / acqua 65%. Protegge il circuito dei pannelli solari da corrosioni, ossidazioni e da problemi che possano nascere dal congelamento dell'acqua nel circuito, a causa di basse temperature.
Lt: 1
IMPIANTI FOTOVOLTAICI / SEITRON
415-FK31
CENTRALINA
PER IMPIANTI SOLARI TERMICI
Centralina per il controllo di impianti a pannelli solari termici. Dotata di 3 Uscite a relé (2 dei carichi + 1 di Allarme), un'uscita PWM, un'uscita 0..10V e 3 Ingressi (Sonde) é in grado di configurare e gestire fino a 6 tipi di impianti solari differenti. Selezionando uno dei 6 schemi d'impianto, la centralina gestirá automaticamente le uscite e gli ingressi relativi al tipo di impianto prescelto.
IMPIANTI FOTOVOLTAICI / ESBE
415-V061
VALVOLA MISCELATRICE
PER PANNELLI SOLARI
Serie VTA322 idonea per la distribuzione
dell'acqua calda sanitaria, completa di dispositivo
antiscottatura.
Range di temperatura 35-60°C. Kvs 1,6.
Le valvole di questa serie sono indicate
anche per gli impianti di acqua calda sanitaria
con HWC.
Att. fil 1" - bocchettoni 3/4"
IMPIANTI FOTOVOLTAICI / LK
415-V0651
HYDROKIT SOLAR
CON KIT DI CONNESSIONE LK 551
Kit di connessione incluso: contiene dadi, guarnizioni, raccordi (5 pz) di ciascuno e valvole di ritegno (2 pz). LK551 HydroKit Solar é una combinazione di valvole, progettato per l'ottimizzazione di energia per impianti di riscaldamento con collettori solari e una fonte di calore supplementare.
3/4
IMPIANTI FOTOVOLTAICI / LK
415-V0653
MISCELATORE TERMOSTATICO
HYDRO MIX LK 551 FILETTATURA MASCHIO
LK 551 HydroMix é una valvola miscelatrice
per impianti per acqua sanitaria e per sistemi
di riscaldamento.
La valvola miscelatrice ha un elemento
termostatico per regolare la temperatura
dell'acqua al valore desiderato.
La valvola ha una funzione antiscottatura
che chiude il flusso di acqua calda in caso
che la fornitura di acqua sia interrotta.
1" - 35°C-65°C
IMPIANTI FOTOVOLTAICI / K-FLEX
415-V082
TUBO TWIN SOLAR SLIM
Sistema per impianti solari con isolamento termico resistente alle alte temperature. Consente di connettere il serbatoio di accumulo dell'acqua calda con il pannello solare con risparmio dei tempi di posa. Studiato per ridurre al minimo le dispersioni termiche e per resistere agli agenti chimici e atmosferici. Ideale per passaggi in cavedio e sottotegola. Tubo flessibile in acciaio AISI 316L. Guaina isolante elastomerico spessore 9 mm. Cavo sensore di temperatura. Finitura UV resistant e alta resistenza meccanica.
DN 16/20/25 - 10/15/20/25 mt
